稀油密封干式气柜结构及原理图：

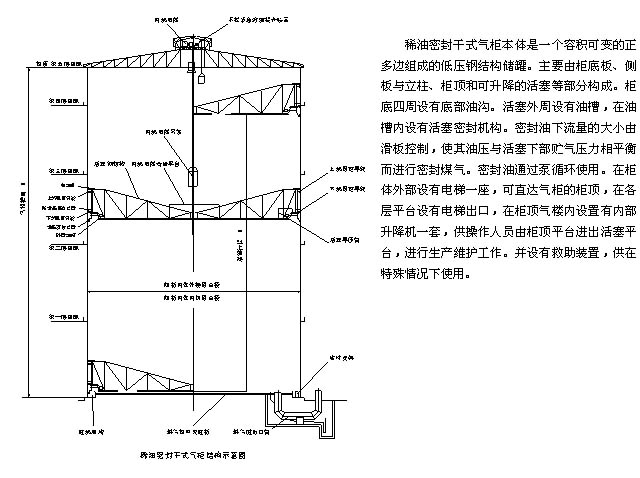

稀油密封干式气柜结构图

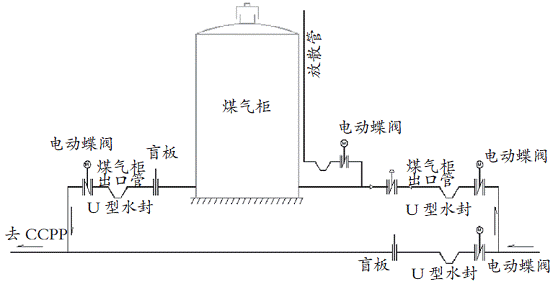

稀油密封干式气柜运行原理图

稀油密封干式气柜的概述：

      1915年德国建成了在这个世界上的第一座稀油密封煤气柜(MAN型),它是由正多活塞系统、密封系统、柜体底板、柜顶系统、边形罐体、柜体工艺设施等部分组成。煤气储存于活塞以下,通过活塞上升下降实现储存和输出煤气,同时调节管网煤气压力。我国在宝钢引进这种煤气柜后便开始自主研制。截止到目前为此,我国已经成功建造了从1000～300000m,工作压力从3kPa～12.5kPa数百座煤气柜。

稀油煤气柜较新型煤气柜、克隆型煤气柜有明显的优点:

(1)由于侧板截面是C型,刚度大,能保证运输和安装时不变形,而且相邻侧板安装方便可靠,煤缝质量等级仅要求三级即可,不仅易焊接,而且焊接变形和残余应力都很小,所以制造和安装非常方便;

(2)罐体是正多边形结构,其加劲肋间距小,因此刚度均匀,抵抗变形能力大,侧板受力大,可以达到12.5kPa以上;

(3)密封滑板对侧板的压力小,密封装置简单可靠,价格低廉。

稀油密封干式气柜的技术参数、特点和适用范围:

容积:30×10m;

压力:12.5kPa±196Pa;

活塞运行速度:1.5m/min;

柜体外接圆直径:Φ61.214m;

柜体全高:120.12m。

适用：高炉气、焦炉气、天然气
特点：活塞运行速度快、压力高


本公司稀油密封干式气柜工程实例图集：

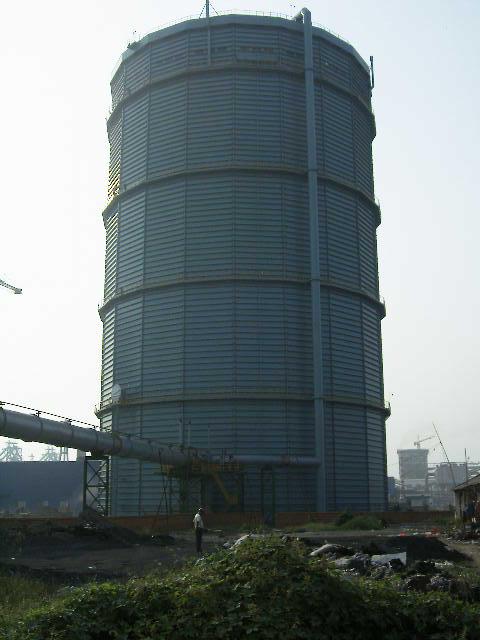

1.内蒙古鄂托克旗棋盘井焦化有限公司5万m³稀油密封干式气柜

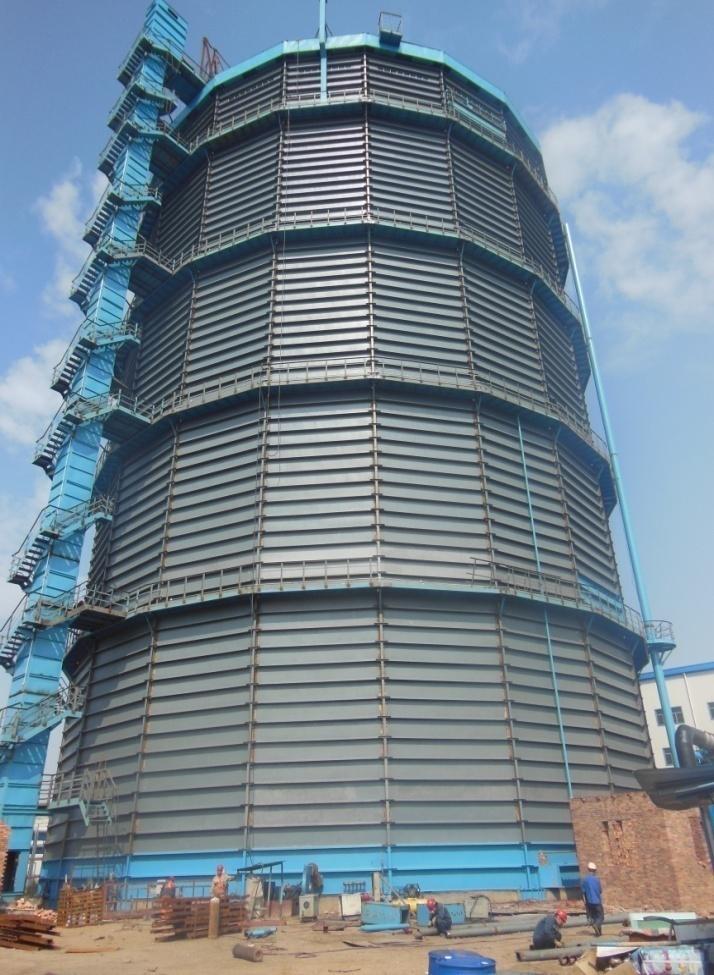

2.山东石横特钢有限公司5万m³稀油密封干式气柜

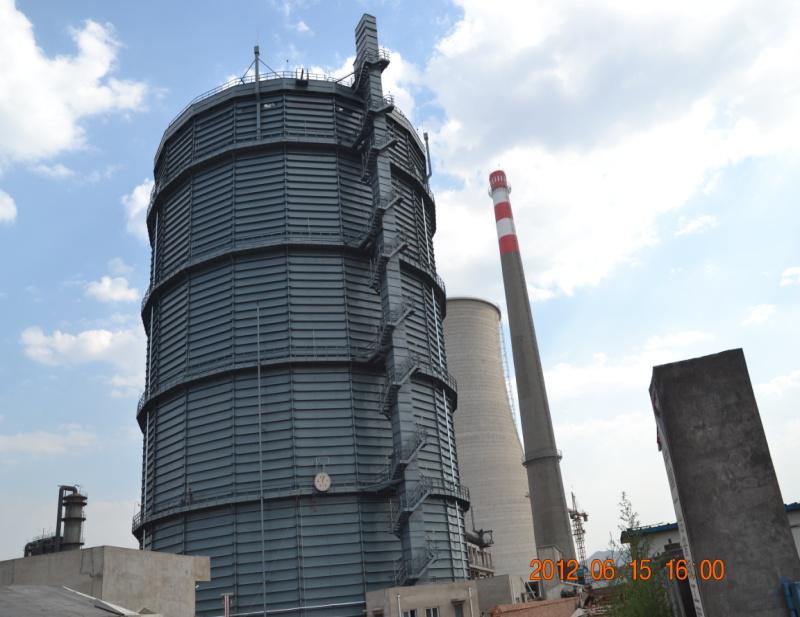

3.徐州保丰特钢有限公司5万m³稀油密封干式气柜

由于篇幅原因，想查看更多关于稀油密封干式气柜的实际案例图片，请点击页面上方“案例展示”栏目进行查看。
