低压湿式直升（螺旋）气柜结构及运行原理图：

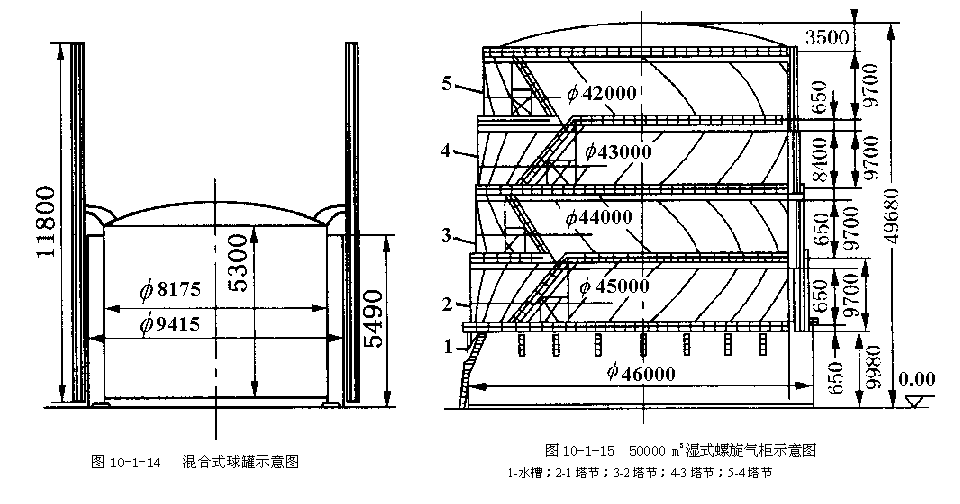

低压湿式直升（螺旋）气柜结构图

低压湿式直升（螺旋）气柜结构图

低压湿式直升（螺旋）气柜的概述：

   低压湿式储气柜，由于储存气量幅度大，使用的钢材强度要求低，制造容易，不需要过多消耗动力，运行费用低，日常维护和检修简易，其应用和发展迅速，已经被各行业采用，并逐渐取代高压储气罐。随着储气量幅度的增大、容积增大、加工制造的改进，大型湿式气柜更趋向螺旋导轨式储气罐。

低压湿式直升（螺旋）气柜的适用范围及特点：

适用于：焦炉气、半水煤气、电石尾气等

特点：用途广泛、造价低廉

低压湿式直升（螺旋）气柜的施工作法及要求：

气柜作为大型关键设备，投资大．如何减少维护，延长其使用寿命，是困在设计和施工人员面前的课题。气柜是金属薄壁设备，由于腐蚀造成结构破坏时有发生，而造成的后果相当严重，因此如何保证低压湿式直升（螺旋）气柜防腐的设计与施工质量和及时处理好防腐中出现问题，对保证气柜的安全运行尤为重要。

低压湿式直升（螺旋）气柜结构与防腐：

低压湿式（螺旋）气柜，除水拍璧板、水封挂圈、各塔立柱、钟罩骨架等受力部位按强度或钢度设计，其余的各塔壁板和钟笨顶板的厚度是由结构和防腐的禽要而确定的，其钢板厚度一般为3-4mm ，各塔及钟革形成了气柜储气容积，经常处在升降的运动过程和干湿交替的变化中，工作环境恶劣，极易受腐蚀而损坏。
由于煤气中含有H2S等有害杂质对气柜造成腐蚀，所以对煤气的净化应严格控制，尤其是洗茶．脱硫。H2S不仅加速速的腐蚀，而且加剧钢的渗氢，导致钢的氢脆和应力腐蚀破裂。
气柜在侧造过程中，制造误差和组装造成的装配应力，还有焊热影响区，晶拉变粗大，组织不均匀耐腐性能下降。

( 1 )钢铁金属表面处理：除锈及表面整形等工序。耍求被涂表面在涂漆施工前必须进行彻底清理，做到被涂表面无锈进、无油污、无水份、无灰尘等。气柜的料梯及栏杆等次要部位（或钢结构维修）可使用手工除锈或手工机械除锈达到锈标准罕级或3级。重要部位或新建钢结构应经喷砂或抛丸达到标准25级。钢铁表面形成的粗糙度，一般应控制在40-80mm之间或控制在涂层总厚度的33%-40%之间。除锈后应在24h内涂装，以免发生二次生锈。
( 2 )涂料使用前，必须经充分搅拌，均匀、无沉淀、无色差。
( 3 )涂料最佳的施工条件是湿度0-35℃，相对湿度小于85%，或被涂物表面湿度应高于露点湿度3℃以上。在有雨、雾、雪和较大灰尘条件下，不可施工。
( 4 )涂料可以采用姗涂、滚涂、喷涂等方法。由于涂料可以采用刷涂、滚涂、喷涂等方法。由于不同的施工方法对涂料的粘度要求不同，调整涂料的粘度应使用专用稀释剂。
( 5 )双组份防腐涂料属于“化学反应性”涂料，使用前，两种组份必须按规定的重量配比，混合拢匀并按规定时间进行热化0.5-1h后才可。

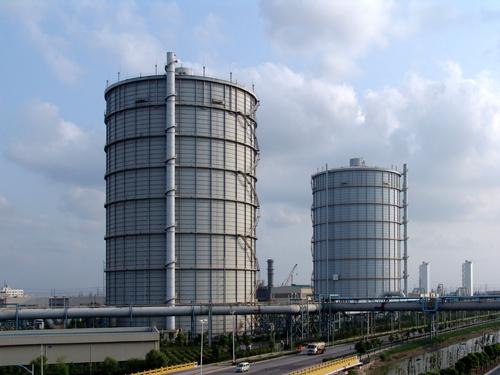

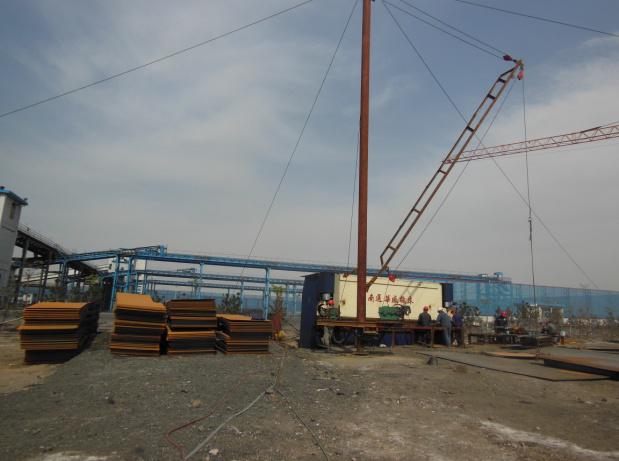

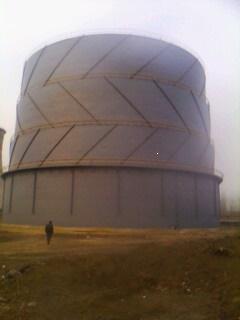

本公司低压湿式直升（螺旋）气柜工程实例图集：

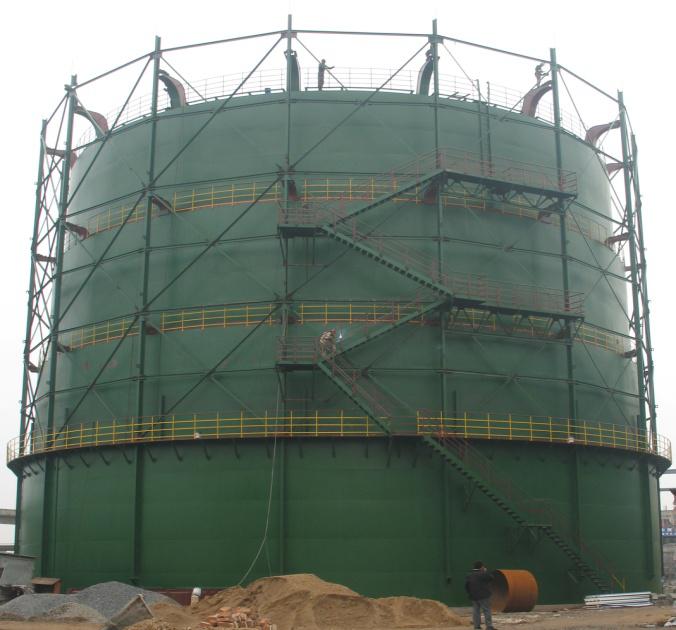

1.河南晋开化工1.5万m³低压湿式气柜

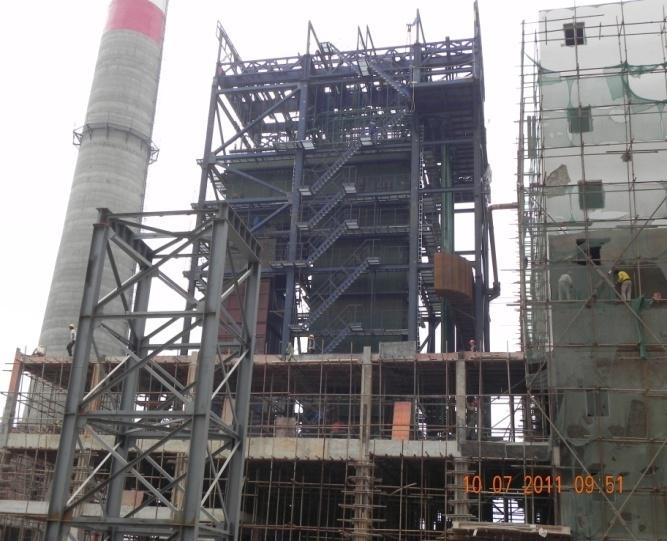

2.山西鸿达焦化有限公司2万m³低压湿式气柜

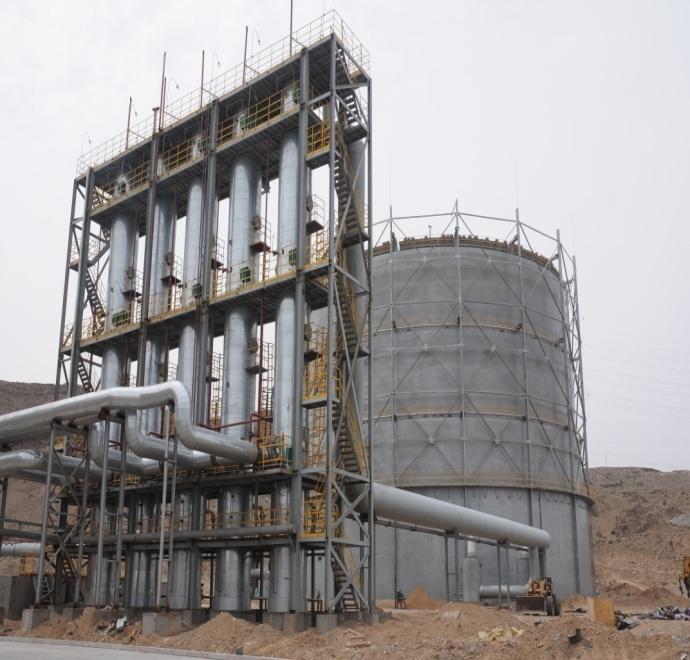

3.神木泰和焦化2万m³低压湿式气柜

由于篇幅原因，想查看更多关于低压湿式直升（螺旋）气柜的实际案例图片，请点击页面上方“案例展示”栏目进行查看。
